[K8s] 쿠버네티스 컨트롤 플레인(Control Plane) 컴포넌트

https://kubernetes.io/ko/docs/concepts/overview/components/

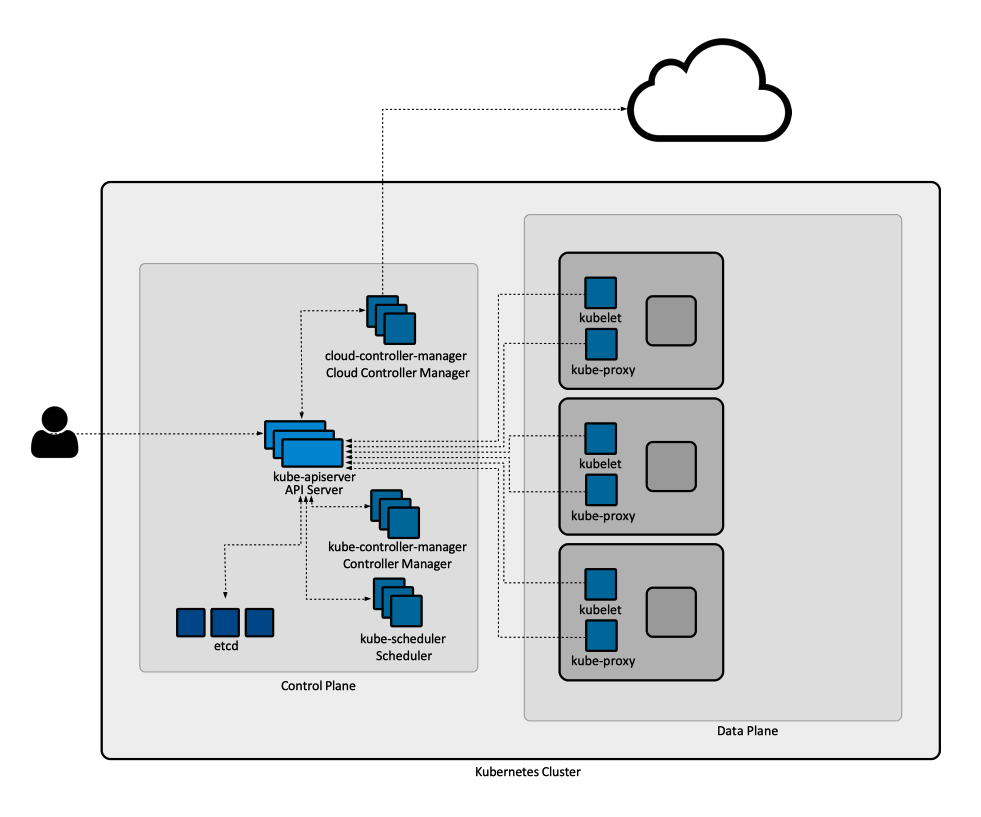

쿠버네티스 컴포넌트

https://kb.novaordis.com/index.php/Kubernetes_Control_Plane_and_Data_Plane_Concepts



•  정의
  • Cluster에 관한 전반적인 결정(스케줄링 등)을 수행
  • 클러스터 이벤트를 감지하고 반응
    - ex) deployment의 replicas 필드에 대한 요구 조건이 충족되지 않으면 새로운 pod를 구동시킴
• 특징
  • 클러스터 내 어떤 머신에서든 동작 가능
  • 그러나 보통 동일 머신상에서 모든 Control Plane 컴포넌트를 구동
  • 그리고 해당 머신에서는 사용자 컨테이너를 동작시키지 않음



kube-apiserver

• 쿠버네티스 API를 노출하는 컴포넌트
  - 쿠버네티스 Control Plane의 프론트엔드
• 수평 확장이 가능한 디자인
  - 더 많이 배포하여 확장 가능



etcd

• 모든 Cluster 데이터를 담는 저장소
  - 일관성
  - 고가용성
  - kev-value
• 이를 사용할 경우 back-up 계획은 필수



kube-scheduler

• Node가 배정되지 않은 새로 생성된 Pod를 감지하여 실행할 노드를 선택함
• 스케줄링 결정 요소
  • 리소스에 대한 요구사항
  • 하드웨어/소프트웨어/정책 제약
  • affinity / anti-affinity 명세
  • 데이터 지역성
  • 워크로드간 간섭
  • 데드라인



kube-controller-manager

• Controller 프로세스를 실행
• Controller
  - Controller : API 서버를 통해 Cluster의 공유된 상태를 감시
  - 현재 상태를 원하는 상태로 이행시키는 control-loop
• 논리적으로 각 Controller는 분리된 프로세스
  - 그러나 단일 바이너리로 컴파일되고 단일 프로세스 내에서 실행
• Controller가 포함하는 것
  • Node controller
    - 노드가 다운되었을 때 통지/대응에 관한 책임
  • Replication Controller
    - 시스템의 모든 replication controller 오브젝트에 대해 알맞은 수의 pod를 유지시키는 책임
  • Endpoint Controller
    - Endpoint 오브젝트를 채움
    - 서비스와 pod를 연결시킨다는 뜻
  • Service Sccount & Token Controller
    - 새로운 namespace에 대한 (기본 계정/API 접근 토큰)을 생성



cloud-controller-manager

• 클라우드별 control 로직을 포함
• 기능
  • Cluster를 클라우드 공급사의 API에 연결
  • 다음 2가지 컴포넌트를 구분
    1) 해당 클라우드 플랫폼과 상호작용하는 컴포넌트
    2) Cluster와만 상호작용하는 컴포넌트
• 클라우드 제공자 전용 controller만 실행
  - 사내 또는 PC 내부 학습 환경에서의 실행은 Cluster에 이 controller가 없음
• kube-controller-manager와 마찬가지
  - 논리적으로 독립적인 단일 프로세스
  - 수평으로 확장하여 성능 향상 및 장애 대응 가능
